Требования к монтажу стеновых сэндвич-панелей

Стеновые трёхслойные панели применяются в качестве самостоятельных стеновых ограждающих конструкций, воспринимающих ветровую нагрузку и нагрузку от собственного веса. Применение панелей возможно в двух видах раскладки: вертикальной и горизонтальной.

Вертикальный монтаж

  1. Перед монтажом во внутренний и наружный замки панели укладывается бутиловый шнур и при необходимости уплотняющий силиконовый герметик для наружных работ.
  2. Стыковку панелей осуществлять при помощи специальных прижимных устройств, с целью обеспечения надёжного соединения замковых устройств.
  3. Используя специальные измерительные инструменты или отвес следует выверять вертикальность угловой панели и только после выверки крепить самосверлящими самонарезающими винтами сверху вниз.
  4. Следующая панель вставляется в замок с ранее смонтированной панелью. При этом необходимо контролировать вертикальность панели и плотность прилегания шипа в замках панели.
  5. Если высота здания превышает высоту панели, монтаж панелей необходимо выполнять снизу вверх ярусами, предусмотрев между ярусами компенсационный шов 20мм.

Горизонтальный монтаж

  1. Монтаж панелей как при возведённом цоколе, так и без него. В некоторых случаях на цоколь здания устанавливается направляющий холодногнутый профиль ПГ1.
  2. Перед монтажом во внутренний замок панели укладывается бутиловый шнур или уплотняющий силиконовый герметик для наружных работ.
  3. Панель устанавливается на цоколь пазами вниз. Выверяется положение панели и производится крепление самонарезающими самосверлящими винтами. Следующая панель устанавливается аналогично предыдущей, с контролем плотности прилегания шипа.

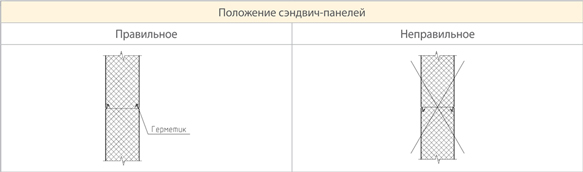

  4. Расположение панелей в перевернутом виде ведет к проникновению влаги внутрь панели и, в дальнейшем, к полной потере прочности и разрушению конструкции.

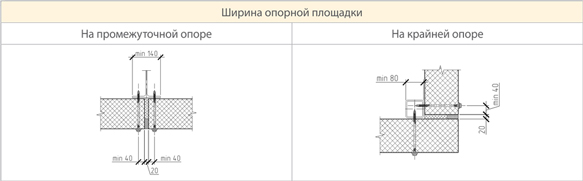

При монтаже стеновых панелей ширина опорного участка должна быть на крайней опоре не менее 80мм, на промежуточной опоре не менее 140 мм. Расстояние от торца сэндвич панели до крепежного элемента не менее 40 мм (смотри рисунок «Ширина опорной площадки»).





По ширине стеновых сэндвич-панелей саморезы устанавливаются в порядке, показанном на рисунке «Установка крепежных саморезов по ширине сэндвич-панелей».
